Sistemas de Protección Eléctricos

Contra Perturbaciones Eléctricas

Bridge360: Protección Avanzada con Dispositivos ABB en República Dominicana

Hero - Sistemas de Protección Eléctricos

La Excelencia en Protección contra Sobretensiones de ABB, Ahora a través de Bridge360

En Bridge360, nos enorgullecemos de ofrecer en República Dominicana los dispositivos de protección contra sobretensiones (SPD) de ABB, diseñados para salvaguardar la electrónica moderna y los equipos eléctricos de perturbaciones eléctricas catastróficas. Las sobretensiones, ya sean picos breves de sobrevoltaje o perturbaciones que superan los niveles normales de electricidad, pueden originarse tanto interna como externamente. Mientras que el 80% de estas sobretensiones provienen de eventos internos, como el encendido y apagado de cargas eléctricas, el 20% restante se debe a eventos externos, como la conmutación de líneas de servicios públicos o rayos, siendo estos últimos potencialmente devastadores.

La selección del SPD adecuado es crucial para prevenir fallos, mantenimientos frecuentes, costosos tiempos de inactividad operativos o la pérdida total del equipo. En Bridge360, distribuimos las tres categorías de SPD de ABB, cada una diseñada para ofrecer la máxima protección:

Protección contra sobretensiones de Current Technology

ABB ha introducido los dispositivos de protección contra sobretensiones CurrentGuard® CG3 y CGP3 para ayudar a proteger contra anomalías en la energía de servicios públicos y sobretensiones transitorias inducidas por rayos. Ambos dispositivos cuentan con MOVs protegidos térmicamente, varios indicadores de rendimiento y opciones de gabinetes robustos para ayudar a proteger el equipo y las inversiones de capital de tus clientes.

Current Guard 3 & Current Guard Plus 3

Características principales

MOVs protegidos térmicamente
Varias opciones de gabinete
Diseño compacto y ligero
Contactos de relé seco para reportar el estado del SPD de forma remota
Kit de montaje para montaje en superficie o empotrado
Alarma audible con opción de silencio
Luces LED tricolor indican el estado operativo por fase
El modelo CGP3 incluye contador de eventos de sobretensión
Disponible en gabinetes de policarbonato, acero con recubrimiento en polvo y acero inoxidable

Especificaciones técnicas

Clasificación de cortocircuito de 200 kAIC
Máxima corriente de sobretensión: 50 a 200 kA por modo
Corriente nominal de descarga (I-n): 20 kA
Frecuencia de operación: 47-63 Hz
Método de conexión en paralelo
Modos de protección: todos (L-N, L-G, N-G, L-L)
SPD Tipo 1 con clasificación de corriente de falla (SCCR) de 200 kAIC

Normas, certificaciones y clasificaciones

Certificación UL 1449 5ª edición para aplicaciones SPD Tipo 1 y 2
Cumple con los requisitos de UL 96A
Certificación UL 1283 para aplicaciones Tipo 2
Cumple con IEEE C62.41.1, .2, C62.45
Cumple con RoHS

Garantía

Modelo CG3: 10 años
Modelo CGP3: 15 años

Aplicaciones

Centros de datos
Plantas de tratamiento de aguas residuales
Centros de control de motores
Entrada de servicio
Distribución de energía
Gabinetes de control
Circuitos de iluminación
Equipos HVAC
Paneles de control UL508A

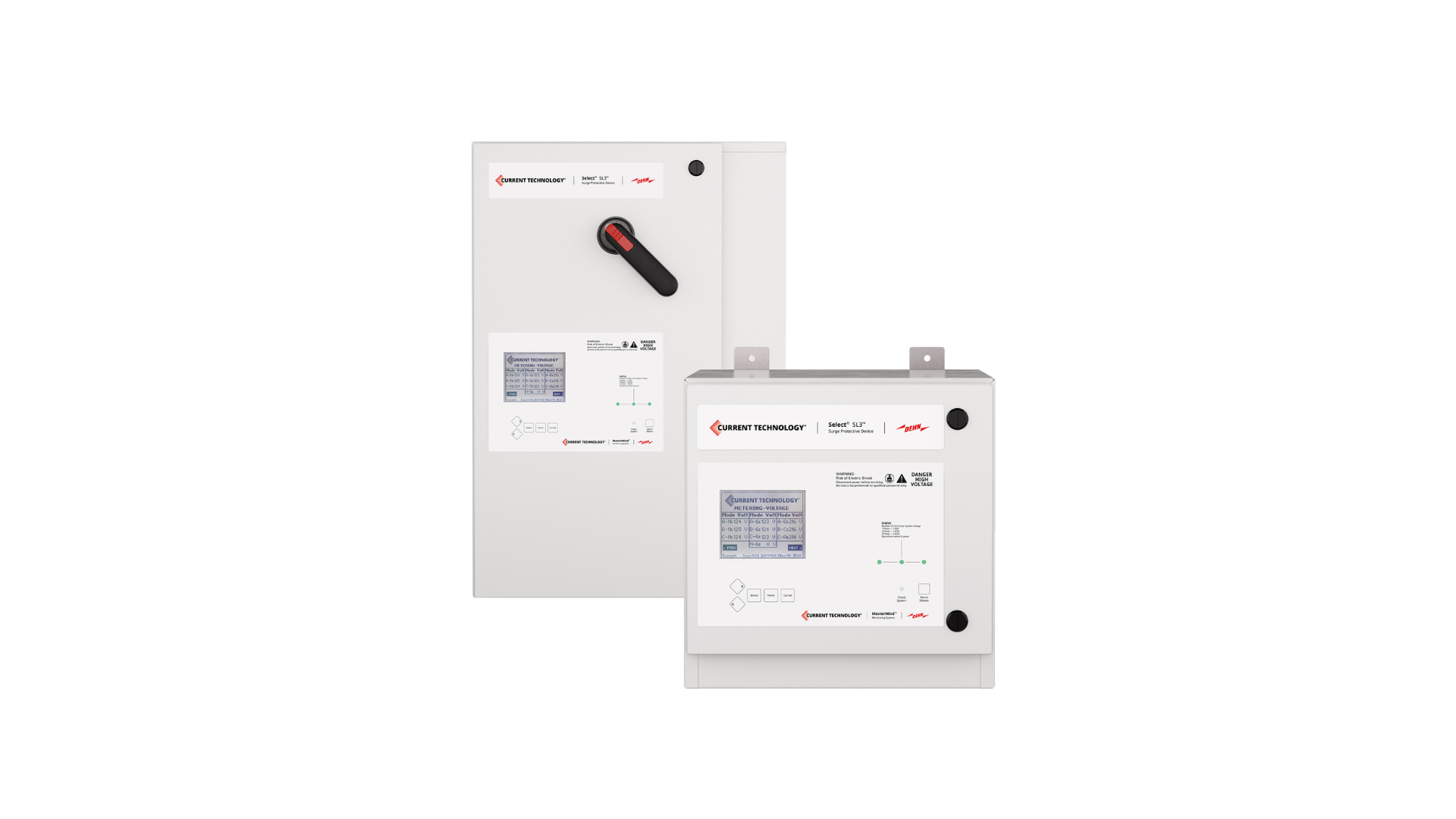

Select-SL3 Series

Beneficios

Diseño híbrido que ofrece máximo rendimiento y una vida útil prolongada.
Mayor fiabilidad.
Voltajes de sujeción más bajos que proporcionan protección adicional en comparación con sistemas solo de MOV.
Acceso fácil a datos en tiempo real a través de la pantalla del dispositivo o de manera remota.
Garantía estándar de 20 años.

Características

- Primer dispositivo híbrido exitoso que utiliza celdas de selenio.
- Buses de cobre con clasificación para sobretensiones.
- Filtración robusta.
- Capacidades avanzadas de comunicación remota, como opciones de comunicación Modbus o Ethernet.
- Protección contra sobretensiones transitorias y de sobrevoltaje temporal.

Normas, certificaciones y clasificaciones

Certificado UL 1449 5ª edición para aplicaciones Tipo 1 y Tipo 2.
cUL y UL 1283.
Etiqueta maestra UL96A para sistemas de protección contra rayos.

Aplicaciones

Energía renovable
Movimiento
Alimentos y bebidas
Instalaciones de energía crítica: hospitales, instituciones financieras, aeropuertos, centros de datos
Instituciones educativas
Plantas de tratamiento de aguas residuales
Transporte
Petróleo, gas y productos químicos

Propuesta de Valor

El selenio es la única tecnología que protege cargas críticas y equipos aguas abajo de sobrevoltajes catastróficos. MasterMind fue el primer sistema de monitoreo en proporcionar datos en tiempo real sobre el rendimiento del producto, haciendo que nuestro producto sea mucho más confiable. Nuestro sistema puede proporcionar marcas de tiempo, magnitudes y duraciones para la mayoría de los eventos de calidad de energía. Esta información crítica se puede acceder de forma remota mediante la adición de opciones de comunicación Modbus o Ethernet, o localmente en la pantalla LCD ubicada en el SPD. Los usuarios finales tienen la capacidad de establecer condiciones de alarma al establecer la magnitud y duración requeridas para activar un evento de alarma. Nuestro contador de sobretensiones tiene la capacidad de categorizar las sobretensiones en tres categorías reconocidas por la industria, lo que supera al contador de sobretensiones estándar actualmente ofrecido en el mercado. Nuestro contador de sobretensiones puede registrar y registrar eventos de sobretensión superiores a 100 A, eliminando lecturas falsas.

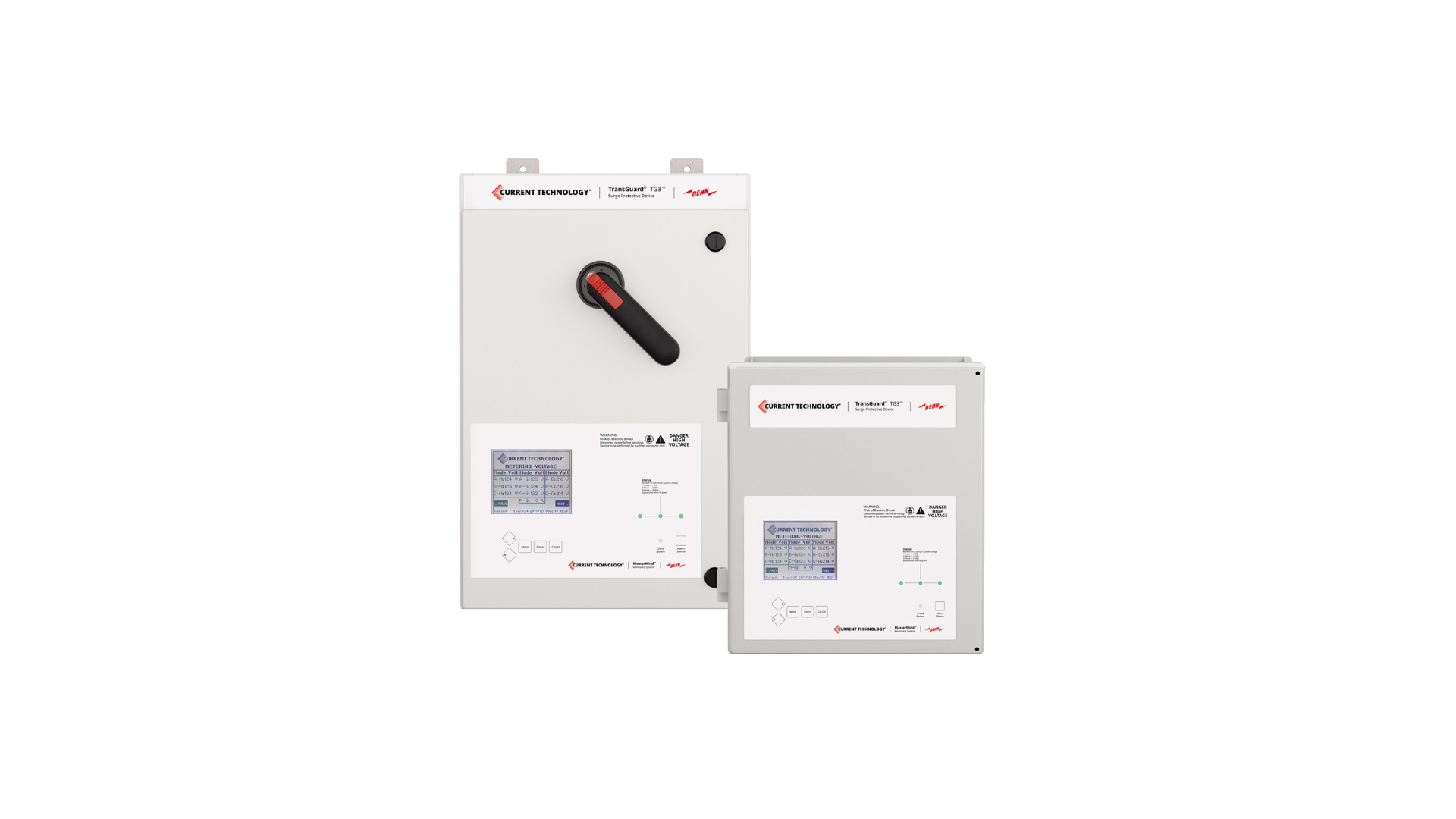

Serie TransGuard-TG3

Beneficios

Acceso fácil a datos en tiempo real mediante la pantalla en la unidad o de manera remota
Rendimiento y fiabilidad inigualables respaldados por un informe independiente de terceros
Protege las instalaciones modernas de costosos tiempos de inactividad y fallos de equipos
Líder en la industria en rendimiento de supresión de sobretensiones
Garantía estándar de 15 años

Características

Módulo de Supresión Integrado (ISM™)
MOVs protegidos térmicamente
Barras de cobre con clasificación para sobretensiones
Filtración robusta
Capacidades avanzadas de comunicación local y remota a través de protocolos Modbus o Ethernet

Especificaciones Técnicas

Clasificación y prueba para una sola sobretensión
Clasificación de 50-300 kA por modo y delta de voltaje de 120-600

Normas, certificaciones y clasificaciones

Certificación UL 1449 5ª edición para aplicaciones Tipo 1 y Tipo 2
Cumple con RoHS
cUL
UL 1283
Etiqueta maestra UL96A para sistemas de protección contra rayos

Aplicaciones

Energía renovable
Movimiento
Alimentos y bebidas
Instalaciones de energía crítica: hospitales, instituciones financieras, aeropuertos, centros de datos
Instituciones educativas
Plantas de tratamiento de aguas residuales
Transporte
Petróleo, gas y productos químicos

Dispositivos de Protección contra Sobretensiones (SPD) para Riel DIN de ABB

Los SPD de riel DIN de ABB están diseñados para una instalación rápida y segura en paneles de control y cajas de distribución. Estos dispositivos compactos protegen equipos electrónicos sensibles contra sobretensiones transitorias y picos de voltaje, asegurando un funcionamiento confiable y una vida útil prolongada. Ideales para aplicaciones industriales y comerciales, los SPDs de riel DIN de ABB ofrecen protección avanzada en un formato modular que ahorra espacio, lo que facilita su integración en sistemas eléctricos existentes.

Dispositivos de Protección contra Sobretensiones OVR T2 AC

Características y beneficios

SPD de Tipo 4 CA para aplicaciones de Tipo 2.
Tecnología MOV que ofrece protección contra picos de sobretensión.
Cartuchos reemplazables y enchufables para facilitar el mantenimiento.
Luz indicadora para diagnóstico fácil del estado operativo del SPD.
Señal de fin de vida útil estándar en unidades de 40 kA.
Contactos auxiliares opcionales para monitoreo remoto.
Diseño compacto ideal para instalación en riel DIN.

Especificaciones técnicas

Clasificación de corriente de sobretensión: 15 y 40 kA.
Voltaje máximo de operación continua (MCOV): 150, 320, 440, 550 y 660 V CA.
Clasificación nominal UL 1449: 20 kA.
Clasificación de corriente de cortocircuito UL 1449 (SCCR): 200 kAIC.
Frecuencia de operación: 50-60 Hz.

Certificaciones y estándares

Designación de tipo UL: Tipo 4CA.
UL 1449 5ª Edición (Archivo UL: E316636).

Aplicaciones

Tableros UL 508.
Paneles de control.
Ascensores.
Señalización LED.

Dispositivos de Protección contra Sobretensiones OVR PV Tipo 2

Beneficios

Mayor vida útil gracias al sistema de reserva de seguridad con dos varistores por línea.
Fácil reemplazo con cartucho enchufable.
Conexión más rápida con terminales compatibles.
Identificación fácil con información clara en el producto.

Características

Modos de protección: DC+ a DC-, DC+ a tierra, DC- a tierra.
Tecnología: Varistor protegido térmicamente.
Indicador de fin de vida útil bicolor.
Diseño compacto y ligero.

Especificaciones Técnicas

Protección L+, L-.
Autoprotección hasta Iscpv, Sccr = 10 kA.
Uc = 1000, 1500 VDC.
In = 20 kA (1000V), 15 kA (1500V).
Up = 4 kV (1000V), 5 kV (1500V).
VPR = 3 kV (1000V), 4 kV (1500V).

Normas y Certificaciones

IEC 61643-31
UL 1449 5ª edición

Aplicaciones

Aplicaciones fotovoltaicas (cajas de strings/combinadores, inversores fotovoltaicos).

Supresores de Picos ABB NEMA: Protege tus Equipos en Cualquier Entorno.

NEMA se refiere a las diferentes categorías de gabinetes eléctricos establecidas por la Asociación Nacional de Fabricantes Eléctricos (NEMA), que definen el nivel de protección que ofrecen contra factores ambientales como polvo, agua, corrosión, y otros elementos.

ABB utiliza estas subclasificaciones NEMA para sus dispositivos de protección contra sobretensiones (SPD) para indicar el tipo de entorno en el que el gabinete del dispositivo puede ser utilizado de manera segura. Por ejemplo, un gabinete con clasificación NEMA 4X es resistente al polvo, la lluvia, y la corrosión, ideal para entornos industriales severos.

OVRHTP Dispositivos de Protección contra Sobretensiones

Beneficios clave

Protección de inversiones de capital: Ayuda a proteger los activos valiosos de los clientes, reduce el tiempo de inactividad y disminuye los costos de mantenimiento.
Rentabilidad: Elija las opciones de gabinetes que mejor se ajusten a su presupuesto.
Tiempos de entrega competitivos: Fabricado en EE. UU., lo que le ayuda a asegurar más proyectos y entregar sus proyectos más rápido.
Hecho a medida: Cumple con las especificaciones técnicas de cada uno de sus diferentes proyectos.
Protección absoluta: Protección térmica avanzada para un mayor nivel de fiabilidad.
Garantía de 10 años.

Características clave

MOVs protegidos térmicamente.
Múltiples opciones de gabinetes: Metal y policarbonato.
Diseño compacto y ligero.
Luces indicadoras de estado de monitoreo estándar (una por fase).
Los contactos de relé seco informan el estado del SPD de forma remota.
Pantalla opcional de contador de sobretensiones.
Alarma audible opcional con botón de silencio.

Especificaciones Técnicas

Clasificación de cortocircuito de 200kAIC para la mayoría de las configuraciones de voltaje disponibles.
Clasificación máxima de corriente de sobretensión de 60 kA a 400 kA por fase, 30 kA a 200 kA por modo.
Clasificación nominal de corriente de descarga (I-n) de 20 kA para la mayoría de las configuraciones disponibles.
Frecuencia de operación de 47-63 Hz.
Método de conexión en paralelo al sistema de distribución eléctrica.
Modos de protección: Todos los modos (L-N, L-G, N-G, L-L).
SPD Tipo 1 con clasificación de corriente de falla (SCCR) de 200kAIC, no se requiere dispositivo de protección contra sobrecorriente aguas arriba (interruptor o fusible).

Certificación y estándares

Certificación UL 1449 4ª edición para aplicaciones SPD Tipo 1 y Tipo 2.
Los SPDs Tipo 1 cumplen con los requisitos de UL 96A.
UL 1283 para aplicaciones Tipo 2.
Cumple con IEEE C62.41.1, .2, C62.45.
Cumple con RoHS.

Aplicaciones

Centros de datos: fuentes de alimentación ininterrumpida, paneles de alimentación remotos.
Alimentos y bebidas.
Plantas de tratamiento de aguas residuales.
Centros de control de motores.
Entrada de servicio.
Distribución de energía.
Gabinetes de control.
Circuitos de iluminación.
Equipos HVAC.
Paneles de control UL508A.

OVRHT3D Dispositivos de Protección contra Sobretensiones

Características y beneficios

Certificación UL 1449 Tipo 1, elimina la necesidad de protección contra sobrecorriente con fusible o interruptor.
Los MOVs con fusible térmico individual incorporado proporcionan protección contra sobretensiones de voltaje.
Gabinete duradero con clasificación NEMA 4X, adecuado para uso interior y exterior.
Diseño compacto, ideal para instalaciones en espacios reducidos.
Indicador LED verde del estado operativo de la protección contra sobretensiones.
Garantía estándar de 3 años.

Especificaciones Técnicas

Clasificación máxima de corriente de sobretensión: 50 kA por fase.
Clasificación nominal UL 1449: 20 kA.
Clasificación de corriente de cortocircuito UL 1449 (SCCR): 200 kAIC.
Frecuencia de operación: 50–60 Hz.

Certificación y estándares

UL 1449 5ª Edición: 2021, cULus, (Archivo UL: VZCA E316636)
ANSI/IEEE C62.41.1-2002, C62.41.2-2002, C62.45-2002
Artículo 285 del NEC® 2020
Cumple con REACH y la Proposición 65 de California.

Aplicaciones

Aplicaciones de protección puntual.
Tableros de distribución de 400 A y menores.
Sistemas de automatización de procesos.
Sistemas HVAC/Bombas.
Cajas de control.

OVRHR Dispositivo de Protección contra Sobretensiones ABB OVRHR

Características y beneficios

Certificado UL 1449, elimina la necesidad de protección adicional con fusibles o interruptores.
Arreglos de MOV en paralelo que ofrecen protección contra picos de voltaje.
Gabinete duradero con clasificación NEMA 4X, adecuado para uso interior y exterior.
Luz LED verde que indica fácilmente el estado operativo de la protección contra sobretensiones.
Diseño compacto, ideal para instalaciones con espacio limitado.

Especificaciones Técnicas

Clasificación máxima de corriente de sobretensión: 36 kA por fase.
Voltaje (aplicaciones de fase dividida): 120/240V y 120/208 V CA.
Designación de tipo UL: Tipo 1.
Clasificación nominal UL 1449: 10 kA.
Clasificación de corriente de cortocircuito UL 1449 (SCCR): 200 kA.
Frecuencia de operación: 50–60 Hz.

Certificación y estándares

UL 1449 5ª edición: 2021, cULus, (Archivo UL: VZCA.E316468)
ANSI/IEEE C62.41.1-2002, C62.41.2-2002, C62.45-2002
Artículo 285 del NEC® 2020
Cumple con REACH y la Proposición 65 de California.

Aplicaciones

Iluminación exterior.
Sistemas de automatización de procesos.
Sistemas HVAC/Bombas.
Tableros de distribución.
Otras aplicaciones de protección puntual.

OVRHMSU

Beneficios del producto

Diseño conectado en serie
Huella compacta que ahorra espacio
Instalación fácil que ahorra tiempo y costos de mano de obra
Filtrado de ruido de alta frecuencia que ayuda a extender la vida útil del equipo

Características del producto

Reconocido según la 4ª Edición de UL 1449 como un ensamblaje conforme al Tipo 2
Arreglos de MOV en paralelo que ofrecen protección contra picos de voltaje
Carcasa de policarbonato resistente y duradera
Indicación de estado LED fácil de leer
Fusibles a nivel de componente

Especificaciones Técnicas

Clasificación máxima de corriente de sobretensión: 50 kA por modo
Voltaje (aplicaciones monofásicas): 120, 220 o 277 V
Voltaje (aplicaciones de 3 hilos + tierra): 220/380 o 277/480 V
Voltaje (aplicaciones de fase dividida): 120/240 V

Certificación y estándares

Listado por ETL según la 4ª Edición de UL 1449, Tipo 4 para aplicaciones SPD de Tipo 2, cUL y UL 1283
Cumple con IEEE C62.41.1-2002, C62.41.2-2002 y C62.45-2002
NFPA 70 [NEC], Artículo 285
Cumple con RoHS
CE, IEC 61643-11-2011
Directiva EMC 2004/108/EC
Directiva de baja tensión 2006/95/EC

Aplicaciones

Iluminación exterior
Robótica
Sistemas de automatización de procesos
Motores
Sistemas HVAC
Bombas
Calentadores
Controladores lógicos programables
Otras aplicaciones de protección puntual

En Bridge360, no solo proporcionamos productos de calidad superior; también ofrecemos servicios integrales de instalación, auditoría y mantenimiento, asegurando que cada SPD de ABB se integre y funcione perfectamente en su infraestructura.

Compromiso de Bridge360 con la Calidad y la Innovación

Todos los SPDs de ABB distribuidos por Bridge360 cumplen con las normativas más exigentes, incluyendo UL 1449 y UL 96A, garantizando una protección avanzada y confiable. Nuestra alianza con ABB nos permite ofrecer tecnología de punta, rendimiento inigualable y fiabilidad, respaldada por informes independientes de terceros, para brindarle tranquilidad y proteger sus inversiones.

Bridge360: Su Socio en Protección Eléctrica Confiable y Sostenible

Elija Bridge360 para asegurar la continuidad operativa de su empresa frente a perturbaciones eléctricas inesperadas. Proteja su infraestructura y capital con los SPDs de ABB, una solución segura, inteligente y sostenible, ahora disponible en República Dominicana a través de Bridge360.
