Este tema se ha vuelto especialmente importante para industrias, hoteles, centros de datos, hospitales, edificios comerciales, plantas solares, logística y manufactura: cualquier instalación con UPS, iluminación LED, variadores, cargadores de vehículos eléctricos, inversores fotovoltaicos o sistemas BESS.

El asunto merece atención porque la matriz eléctrica dominicana está incorporando cada vez más renovables, almacenamiento y equipos basados en convertidores. Fuente: CNE.

01¿Qué es un armónico eléctrico y cómo se genera?

Para entender los supraharmónicos, conviene comenzar por lo conocido. En un sistema ideal, la tensión y la corriente alterna deberían tener forma senoidal a la frecuencia fundamental de la red: 60 Hz en República Dominicana.

Un armónico es una componente de frecuencia que aparece como múltiplo entero de esa fundamental.

Los armónicos se generan cuando una carga no consume corriente de forma senoidal, aunque la tensión sea razonablemente senoidal: rectificadores, fuentes conmutadas, variadores, UPS, LED, cargadores y muchos procesos industriales.

Se conocen desde hace décadas y se corrigen con filtros pasivos o activos, transformadores adecuados, reactancias y buen diseño, evaluando la distorsión en el PCC (Point of Common Coupling, punto de acoplamiento común): el punto donde la instalación del usuario se conecta con la red.

02¿Qué son los supraharmónicos y de dónde vienen?

La banda de 2 kHz a 150 kHz es exactamente donde aparecen los supraharmónicos: emisiones conducidas o distorsiones superpuestas a la red, que coinciden con las frecuencias de conmutación de los equipos modernos, sus múltiplos y sus residuos.

Aquí está la diferencia de fondo con los armónicos clásicos. Un armónico es, por definición, un múltiplo entero de los 60 Hz de la red.

Un supraharmónico no funciona así: su frecuencia dominante la fija el reloj de conmutación interno del equipo —por ejemplo, la portadora PWM de un variador a 4, 8 o 16 kHz—, prácticamente independiente de los 60 Hz. Por eso puede aparecer en 20.3 kHz o en cualquier valor que no calce en ningún múltiplo limpio de la fundamental.

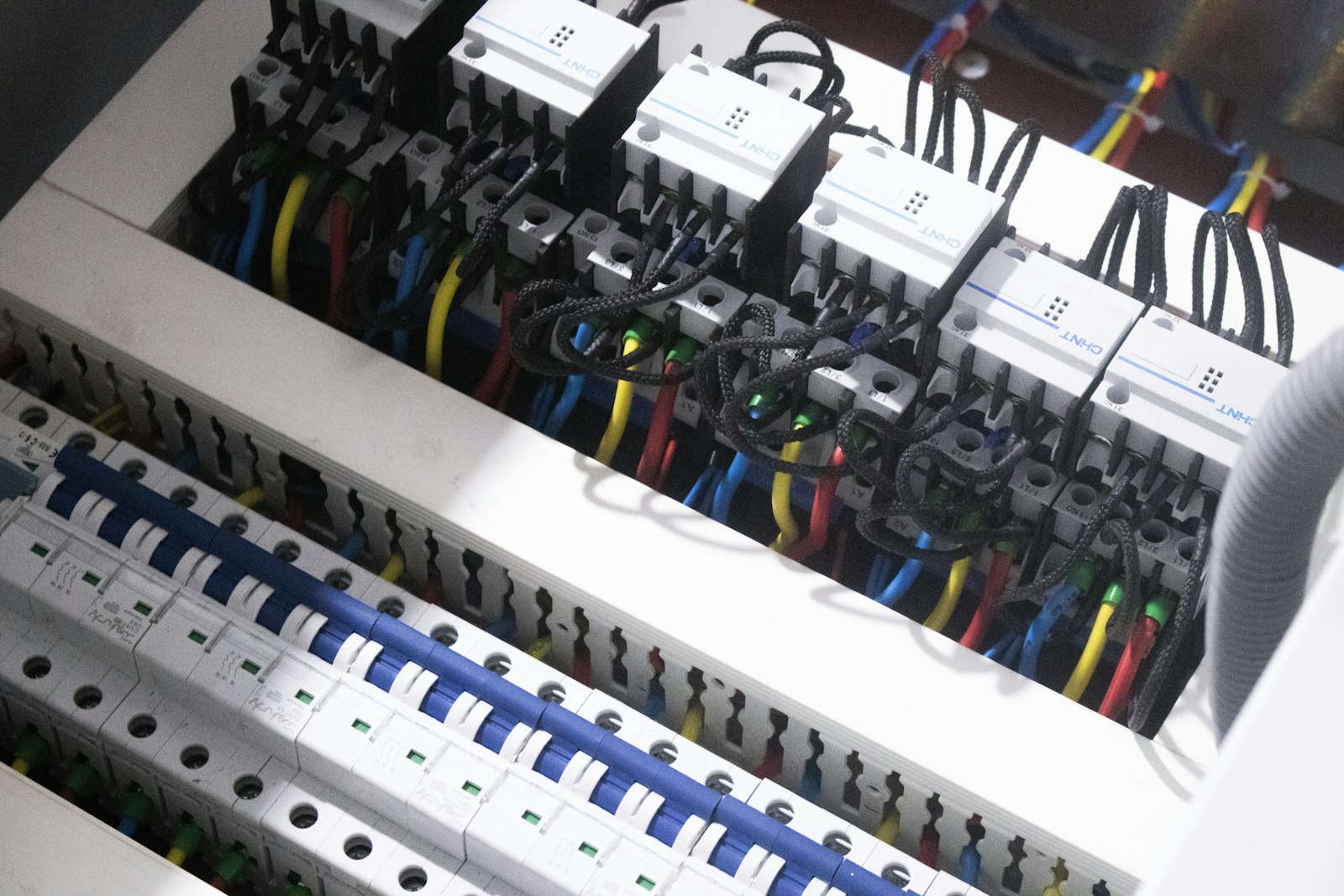

Estas fuentes comparten un rasgo: son activos basados en convertidores electrónicos, no máquinas rotativas. Los más comunes son variadores de frecuencia (VFD), inversores FV, sistemas de almacenamiento BESS, UPS, cargadores de vehículos eléctricos y fuentes conmutadas (computadoras, servidores, PLC, drivers LED).

La causa común es la electrónica de potencia. Para ser eficientes y compactos, estos equipos "encienden y apagan" corriente miles de veces por segundo. Uno de los métodos más comunes es PWM (Pulse Width Modulation, modulación por ancho de pulso): excelente para eficiencia y tamaño, pero también productora de emisiones en kHz.

03¿Por qué han pasado desapercibidos y son difíciles de detectar?

Los supraharmónicos no son necesariamente nuevos. Lo nuevo es que hoy hay muchas más fuentes conectadas al mismo tiempo. Durante años el sector trabajó con dos mundos separados más por propósito y método que por un límite exacto de frecuencia:

Esto explica por qué la banda quedó desatendida. De 2 a 9 kHz, ninguno de los dos mundos la cubre.

De 9 a 150 kHz, los instrumentos EMC llegan en frecuencia, pero un ensayo certifica un equipo puntual, no monitorea una planta real con docenas de variadores, UPS e inversores interactuando. A esto se suman tres razones prácticas:

1. Había menos electrónica de potencia conectada masivamente.
2. La normativa visible se enfocaba más en los armónicos tradicionales de baja frecuencia.
3. Los instrumentos de campo no siempre podían medir esa banda.

Por eso, en muchas instalaciones el problema pudo existir años bajo otros nombres: "ruido", "fallas raras", "flicker", "disparos intempestivos", "UPS sensible", "variador problemático" o "LED defectuosos".

En las auditorías eléctricas que realizamos en Bridge360 es común encontrar tableros con decenas de variadores, UPS e inversores conviviendo en la misma instalación — exactamente el escenario donde esta banda merece atención.

A la invisibilidad histórica se suma una dificultad técnica: los supraharmónicos no se organizan alrededor de múltiplos limpios. Pueden aparecer como picos estrechos en una frecuencia de conmutación, múltiplos de ella, bandas laterales por modulación, ruido de banda ancha, señales intermitentes, emisiones intencionales como PLC, o resonancias que dependen de la instalación.

Aparecen aquí tres conceptos clave. La impedancia de red (oposición al paso de corriente alterna) no es constante: cambia con la frecuencia.

La resonancia ocurre cuando inductancias y capacitancias de la instalación amplifican ciertas frecuencias. Y un filtro EMC validado en laboratorio contra una norma genérica puede, dentro de una instalación real, contribuir a una resonancia en vez de evitarla.

La literatura distingue entre emisión primaria (la que genera un equipo por su propia operación) y emisión secundaria (la respuesta de otro equipo ante una distorsión externa). Un equipo puede no ser el origen del problema, pero sí amplificarlo o sufrirlo.

04¿Cómo afectan a industrias y empresas?

Para una empresa, el problema no es académico: los supraharmónicos pueden afectar continuidad operativa, mantenimiento, eficiencia energética y vida útil de activos.

Una revisión técnica resume impactos como pérdidas adicionales, calentamiento, envejecimiento de dieléctricos y capacitores, fallas en terminaciones de cables de media tensión, resonancias e interferencia con iluminación, medidores, RCD y PLC.

¿Existe algún caso publicado de impacto negativo?

No hay casos técnicos documentados públicamente en República Dominicana que SIE, ETED u OC-SENI hayan etiquetado explícitamente como supraharmónicos. Pero sí hay casos internacionales publicados que muestran impactos reales:

• Un estudio de baja tensión reportó fallas persistentes en equipos aunque los indicadores convencionales cumplían EN 50160; al medir en banda extendida se identificaron supraharmónicos y al eliminar la fuente cesaron las fallas. Fuente: MDPI Electronics, 2025.
• La literatura documenta riesgo de falla de terminaciones de cable de media tensión por tensiones supraharmónicas. Fuente: Failure of MV Cable Terminations Due to Supraharmonic Voltages.
• En data centers se ha estudiado la propagación de supraharmónicos según modos de operación de UPS, con resonancias asociadas a filtros PE-N. Fuente: Propagation of Supraharmonics in a Data Center.

La forma más responsable de decirlo para República Dominicana es esta:

La normativa local visible sigue centrada en armónicos convencionales, pero los supraharmónicos pueden estar presentes en cualquier instalación dominicana moderna con convertidores. Las empresas no deberían esperar a que exista un caso público local para medir y gestionar el riesgo.

05¿Qué normas y organismos regulan (o no)?

En RD muchas especificaciones se apoyan en IEEE 519, cuyo alcance llega hasta los armónicos de baja frecuencia en el PCC. Para la banda 2–150 kHz, la referencia está en la familia IEC 61000 y CISPR, que en sus ediciones recientes ya cubren explícitamente los supraharmónicos. No hay todavía un marco público dominicano específico; las empresas deben apoyarse en estos estándares internacionales.

Organismos dominicanos

Para proyectos nuevos o instalaciones críticas, la recomendación práctica es combinar estas normas según el caso y respaldarlas con mediciones reales en sitio, validadas antes y después de cualquier corrección.

06¿Cómo se miden y qué equipo usar?

En una red de 60 Hz, el armónico 50 —donde terminan muchas mediciones convencionales— está en apenas 3 kHz. Si el problema está en 20, 40, 80 o 120 kHz, un analizador tradicional simplemente no lo ve: medir supraharmónicos exige instrumentos pensados para esa banda.

Hay que considerar tres factores. La tasa de muestreo: para observar 150 kHz, el criterio de Nyquist exige al menos 300 kS/s (muchas campañas usan 1 MS/s).

Los transductores: muchos VT y CT están diseñados para 50/60 Hz y su respuesta por encima de unos kHz puede ser desconocida o resonante.

Y la forma de analizar: agrupación en bandas de 200 Hz (2–9 kHz) o 2 kHz (por encima de 9 kHz), y revisión tiempo-frecuencia en casos complejos.

¿Qué medidores detectan supraharmónicos?

¿Cuánto puede costar medir?

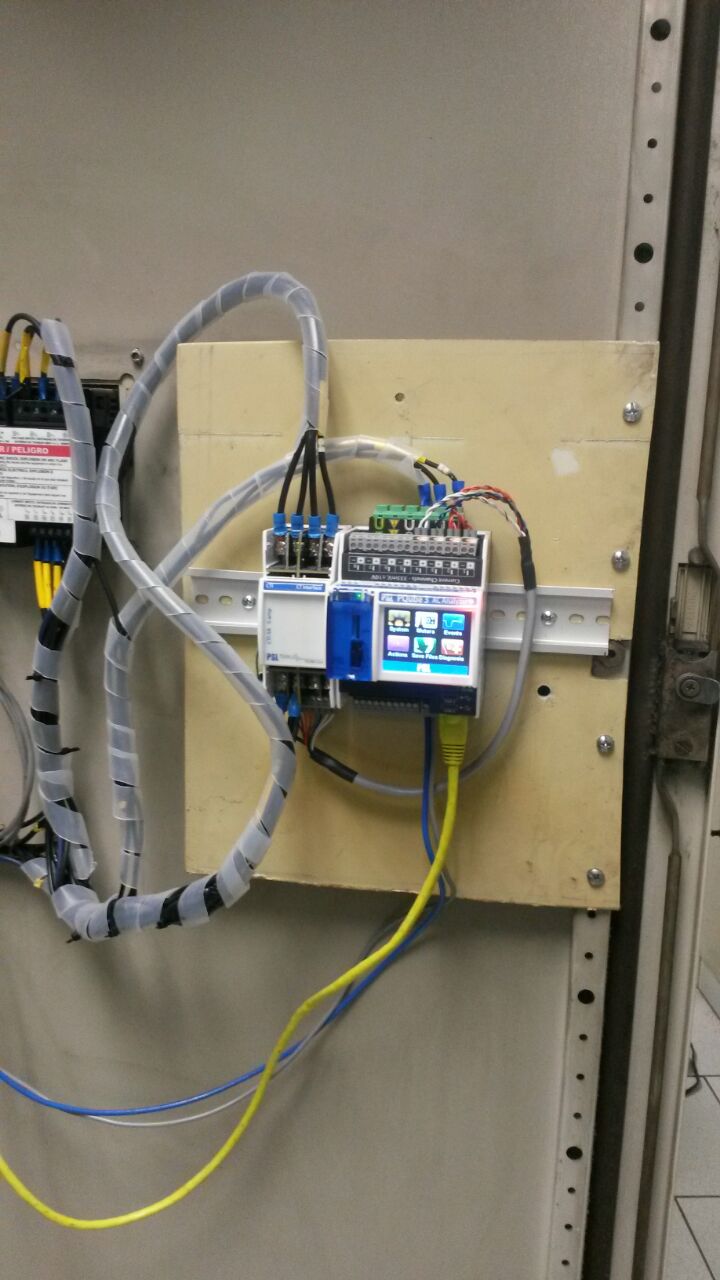

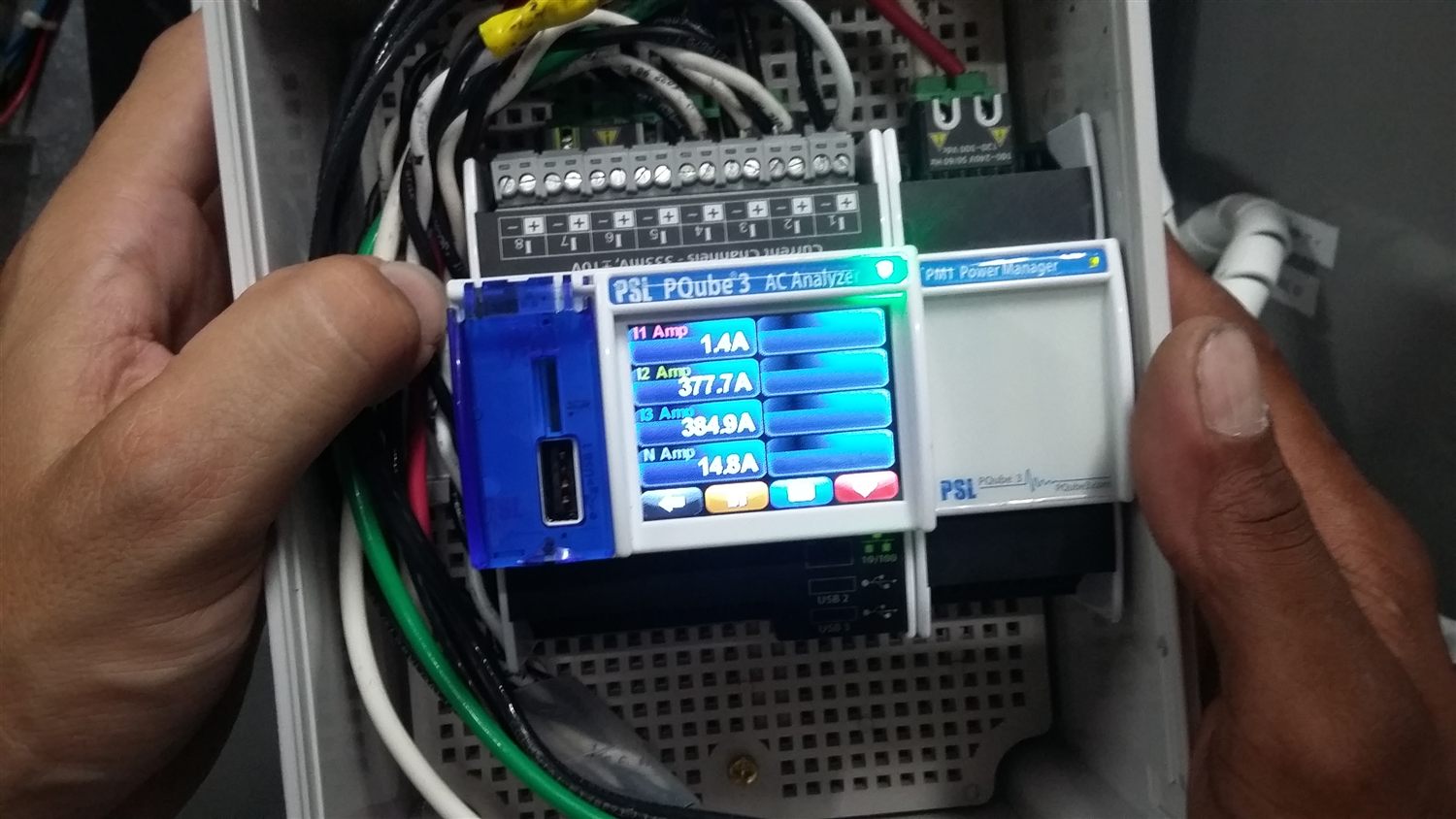

De toda la tabla, el PQube 3 de Powerside — que en Bridge360 representamos, instalamos y configuramos en República Dominicana — encaja especialmente bien: no es solo un equipo de campaña puntual, sino que puede quedar instalado para monitoreo continuo, capturar eventos y dar visibilidad a bandas que muchos medidores no ven.

También reporta armónicos, flicker, desbalance, eventos y transitorios de alta frecuencia. Para una empresa dominicana, esto permite detectar si el problema existe antes de invertir en filtros, correlacionar eventos con la operación real, comparar antes/después y documentar con datos.

07¿Cómo debería ser una campaña de medición?

Una campaña razonable no empieza comprando filtros. Empieza entendiendo el sistema.

08¿Cómo se solucionan los supraharmónicos?

Antes de las opciones, una aclaración de alcance: mitigar supraharmónicos no es lo mismo que proteger contra sobretensiones transitorias (rayos, maniobras) —ese es el terreno de la línea DEHN Current Guard 3 y Current Guard Plus 3.

Son dos capas complementarias: una absorbe picos de muy alta energía y corta duración; la otra gestiona la distorsión continua en 2–150 kHz.

¿Cuánto pueden costar las soluciones?

En supraharmónicos, el costo de ingeniería puede ser tan importante como el hardware. Medir, modelar, instalar, reconfigurar y verificar evita gastar en filtros que no atacan la causa real.

09Recomendaciones prácticas para empresas en RD

Muchas empresas dudan en invertir en monitoreo antes de detectar un impacto. Pero el cálculo de riesgo no es simétrico: un equipo de monitoreo permanente cuesta entre 5,000 y 8,000 USD, mientras que lo que está en juego suele valer mucho más.

Un hospital arriesga un tomógrafo de varios cientos de miles de dólares —y la continuidad de un servicio crítico— si una falla intermitente daña su electrónica. Una planta solar o un BESS no generan ingresos mientras están detenidos.

Conclusión

Los supraharmónicos son una consecuencia natural de la red moderna. No significan que la tecnología sea mala: variadores, inversores, UPS, LED, cargadores EV y BESS son necesarios para la eficiencia y la transición energética. El problema aparece cuando la instalación no se mide ni se diseña considerando la interacción completa.

Lo que no se mide no se puede diagnosticar; y en supraharmónicos, muchos medidores convencionales no están viendo el problema.

La estrategia correcta no es instalar el filtro más caro. Es medir con el instrumento adecuado, entender la instalación como un sistema, revisar primero configuración y operación, aplicar mitigación donde corresponde, validar con medición antes/después y mantener monitoreo continuo en cargas críticas.

Bridge360 cuenta con la instrumentación para medir la banda 2–150 kHz en sitio — una capacidad poco común en el mercado local — y acompaña a empresas dominicanas a través de sus servicios eléctricos.
