Elevador Industrial Alimak SE-Ex: Solución Segura para Entornos Explosivos en República Dominicana
BENEFICIOS PRINCIPALES
- Diseño modular que ofrece una amplia gama de tamaños de cabina y capacidades.
- Cumple con las normativas ATEX y EN-13463, con pruebas certificadas por terceros.
- Opción de operar dos elevadores independientes en una sola columna de mástil, lo que ofrece una mayor flexibilidad operativa.
- La unidad motriz integrada en la cabina elimina la necesidad de una costosa sala de máquinas.
- Sistema de control que gestiona múltiples solicitudes, optimizando las paradas y reduciendo el tiempo de espera del elevador.
- Materiales duraderos: paneles de pared de cabina de aluminio extruido con marco de soporte de cabina y secciones del mástil de acero galvanizado en caliente. Todos los gabinetes eléctricos y las cajas de control en los niveles están hechos de acero inoxidable. Cabinas de acero inoxidable opcionales.
- Amplia gama de equipos y funciones opcionales que proporcionan el equipo adecuado para cada tarea individual.
- Sistema de Monitoreo Remoto: El control remoto en línea A3 también puede añadirse para monitorear las operaciones del elevador las 24 horas del día, los 7 días de la semana, y detectar proactivamente fallas en caso de que se presenten, para evitar tiempos de inactividad.
Elevadores Industriales Alimak para pasajeros y carga en áreas peligrosas
Desarrollada a partir de la experiencia obtenida en miles de instalaciones en todo el mundo, la última serie modular Alimak SE-Ex está diseñada para satisfacer tus necesidades de acceso para el transporte pesado en entornos peligrosos, lo que la convierte en una opción ideal dentro del sector de elevadores industriales.
EFICIENCIA, PRODUCTIVIDAD Y SEGURIDAD
El aumento de la eficiencia, la productividad y la seguridad son solo tres de los beneficios que ofrece la última gama de soluciones de elevadores de carga y pasajeros Alimak SE-Ex de la compañía que en 1962 revolucionó el sistema de transmisión por cremallera y piñón para transportar personas y materiales de manera segura y eficiente. Estos elevadores industriales se destacan en entornos donde la seguridad y la fiabilidad son esenciales.

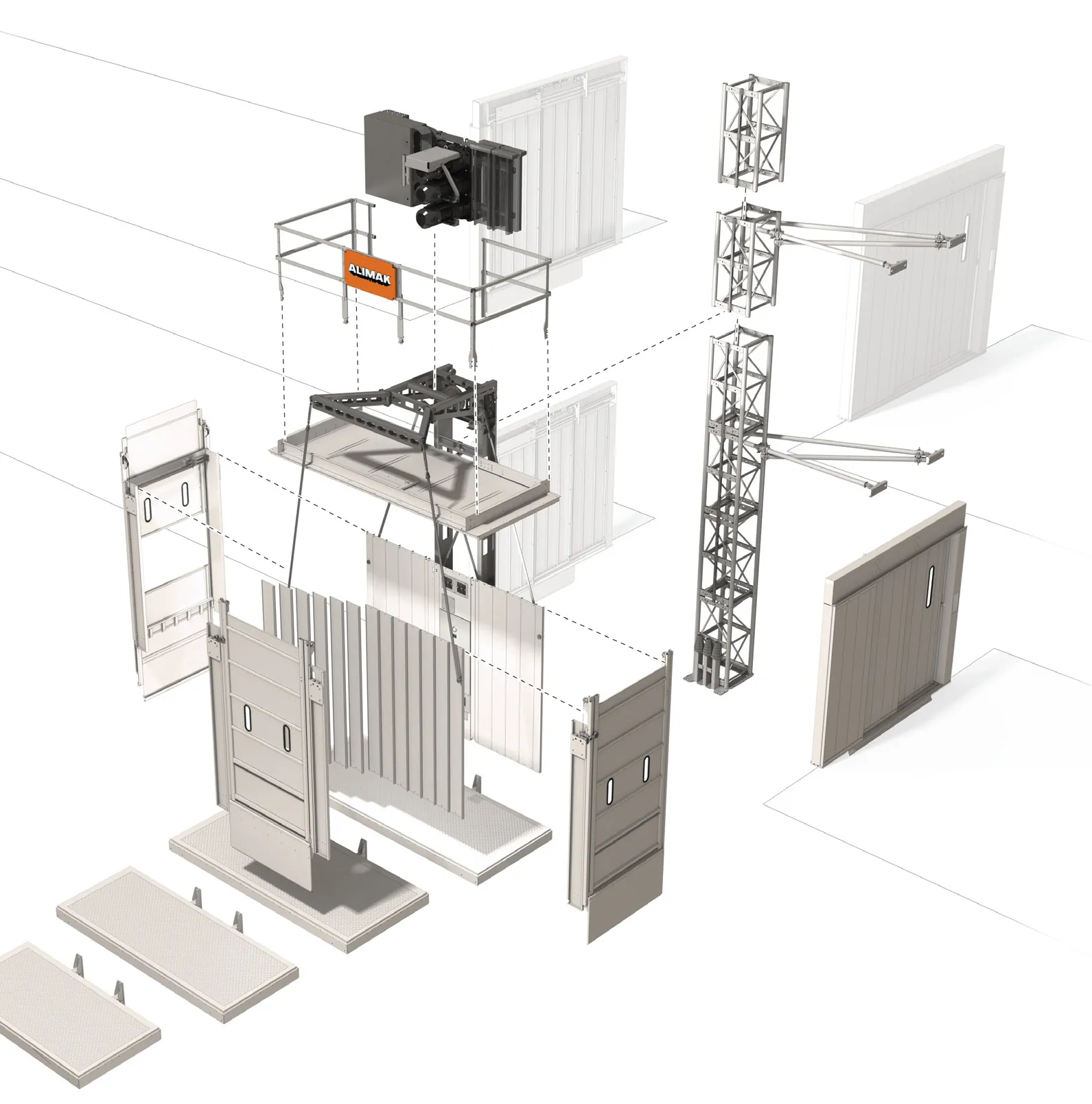

La mayor eficiencia proporcionada por el Alimak SE-Ex proviene, en parte, del exclusivo diseño modular de las cabinas, que ofrece varias opciones de tamaño con capacidades de carga entre 450 kg y 2,800 kg (1,000 a 6,170 libras) dentro del rango estándar. Todos los elevadores se basan en una variedad de paneles de pared fabricados con los característicos perfiles de aluminio autotrabantes de Alimak. Estos paneles de pared se adaptan a diferentes necesidades de elevadores y permiten configuraciones flexibles de suelo y techo. El diseño más rígido de la cabina se basa en un suelo sólido y vigas reforzadas, lo que soporta una mayor capacidad de carga en un solo mástil.
TECNOLOGÍA DE CREMALLERA Y PIÑÓN
El elevador industrial Alimak SE-Ex se basa en el simple pero ingenioso principio de cremallera y piñón. Nuestros elevadores industriales con cremallera y piñón tienen sus motores de accionamiento instalados en la parte superior de la cabina, junto con el freno y la caja de cambios. El motor mueve un piñón que se desplaza a lo largo de la cremallera, la cual está fijada al mástil de la torre del elevador. Esta tecnología permite que la cabina del elevador suba y baje por el mástil a una velocidad controlada. No se requiere una sala de máquinas ni un hueco.
CABINA DEL ELEVADOR
Fabricada con aluminio anodizado extruido resistente al agua salada y acero galvanizado en caliente, la cabina del elevador Alimak SE-Ex maximiza la comodidad del operador sin comprometer la confiabilidad operativa. También permite que el elevador industrial maneje los entornos de trabajo más exigentes. La puerta rígida y resistente de la cabina, que está equipada con ventanas, se puede ubicar en cualquiera de los tres lados de la cabina alejados del mástil y está interbloqueada mecánica y eléctricamente para cumplir con todos los requisitos normativos aplicables. También se encuentran disponibles paredes y puertas de cabina de acero inoxidable para entornos extremadamente agresivos.
La torre del mástil galvanizado ofrece un perfil de instalación delgado. Se utilizan amarres para fijar la torre del mástil a la estructura. Un sistema de guía de cables mantiene el cable bajo tensión. Se puede suministrar un cerramiento de uno, dos, tres o cuatro lados con diferentes tipos de puertas para cada uno de los niveles de aterrizaje. Está disponible en aluminio o acero inoxidable.
SISTEMA DE MOTOR Y CONTROL DE ALTA POTENCIA.
El sistema ofrece la opción de control de motor mediante Direct-On-Line (DOL) o con un variador de frecuencia (VFC). Cada unidad cuenta con frenos de disco electromecánicos y un freno centrífugo. El variador de frecuencia (VFC) no solo garantiza un arranque y parada suaves, así como una aceleración y desaceleración uniformes, sino que también reduce el desgaste de los componentes del elevador, como los frenos.
FÁCIL DE OPERAR
Los elevadores Alimak SE-Ex están equipados con nuestro comprobado sistema de control ALC-II. Este sistema asegura una excelente precisión de parada y facilidad de uso. El sistema ALC-II se puede suministrar con una amplia gama de opciones, como retorno automático, alarma automática y alarmas de incendio y gas.
MONITOREO REMOTO
El Alimak SE-Ex puede equiparse con el sistema de monitoreo remoto A3 como accesorio. El A3 te permite monitorear completamente el elevador a través de una red móvil, internet o tu red local con un cliente Modbus TCP, y detectar cualquier falla al instante. El sistema permite una mejora en el tiempo de respuesta para diagnósticos correctivos, evitando así tiempos de inactividad del elevador.
CARACTERÍSTICAS DE SEGURIDAD
El Alimak SE-Ex incorpora todas las características de seguridad que han convertido a los elevadores Alimak en un referente para la industria de elevadores a nivel mundial. El dispositivo de seguridad de Alimak se activará si el elevador excede la velocidad nominal, llevando la cabina a una parada suave. Normalmente, el elevador está equipado con un freno centrífugo, ubicado entre el motor y la caja de cambios, que permite bajar a los pasajeros al nivel inferior en caso de una falla de energía. El elevador también está equipado con un dispositivo de detección de sobrecarga.
Características Técnicas de Alimak SE-Ex
| Característica | FC (Control por Frecuencia) | DOL (Direct-on-Line) |
|---|---|---|
| Control del motor | Control por frecuencia (FC) | Direct-on-line (DOL) |
| Capacidad de carga | 1,200–2,800* kg (2,650–6,170* lbs) | 450–2,000 kg (1,000–4,400 lbs) |
| Clasificaciones de carga (ANSI) | Clase A, B, (C3) | Clase A, B, (C3) |
| Velocidad de desplazamiento | 0.5–0.7 m/s (100–140 ft/min) | 0.32–0.6 m/s (60–120 ft/min) |
| Altura de elevación | Hasta 80 m (260 ft) ** | Hasta 80 m (260 ft) ** |
| Número de motores | 1–3 | 1–2 |
| Ancho interno de la cabina | 0.78 m – 1.82 m (2′-6 ¾» – 5′-11 ¾») | 0.78 m – 1.82 m (2′-6 ¾» – 5′-11 ¾») |
| Longitud interna de la cabina | 1.30 m – 3.90 m (4′-3″ – 12′-9 ½») | 1.30 m – 3.90 m (4′-3″ – 12′-9 ½») |
| Altura interna de la cabina | 2.17 m y 2.52 m (7′-1 ½» y 8′-4 ½») | 2.17 m y 2.52 m (7′-1 ½» y 8′-4 ½») |
| Altura de apertura de la puerta | 2.01 m y 2.35 m (6′-7 ¼» y 7′-8 ½») | 2.01 m (6′-7 ¼») |
| Rango de suministro eléctrico | 380–500 V, 50 o 60 Hz, 3 fases | 380–690 V, 50 o 60 Hz, 3 fases |
| Tipo de mástil | Rectangular (FE) o cuadrado (A-50), acero tubular con cremallera integrada | Acero tubular con cremallera integrada |
| Normativas | ATEX | NEC |
| Clase de protección | Zona 1*** o 2 | Clase I, División 2 |
| Grupo de gas | IIA o IIB | Grupo de gas C o D |
| Clase de temperatura | Clase T1–T3 (T4) | Clase T1–T3 (T4) |
| Polvo | — | Clase II, División 2, Grupo de polvo F o G |
* Dependiendo del área de la cabina.
** Altura de elevación incrementada a solicitud.
*** Zona 1 hasta 1,600 kg de capacidad de carga.
