Introducción a los Supresores de Picos
En el mundo interconectado y tecnológicamente avanzado de hoy, la protección de nuestros dispositivos eléctricos y electrónicos se ha convertido en una prioridad indispensable. Aunque muchas veces pasamos por alto los riesgos a los que están expuestos nuestros equipos, como los picos de tensión transitorios, estos eventos pueden causar daños irreparables y costosos. Aquí es donde entran en juego los supresores de picos, dispositivos esenciales diseñados para salvaguardar la integridad de nuestros aparatos ante las fluctuaciones eléctricas. En este artículo, exploraremos en profundidad qué son los supresores de picos, cómo funcionan, y por qué son una inversión crucial para cualquier hogar o empresa que dependa de la tecnología moderna.
Definición de Supresores de Picos
¿Qué es un Supresor de Picos de Tensión?
Un supresor pico, también conocido como supresor de sobretensiones, protector contra sobretensiones o SPD por sus siglas en inglés, es un dispositivo diseñado para proteger equipos eléctricos y electrónicos de picos de tensión transitorios. Pero ¿Qué son estos picos de tensión también llamados sobretensión transitoria?
Una sobretensión es un aumento temporal y significativo del voltaje en un sistema eléctrico que excede los niveles normales de operación. Estos incrementos pueden durar desde fracciones de segundo hasta varios segundos y pueden causar daños a los equipos eléctricos y electrónicos.
Definición de Sobretensiones Transitorias
Sobretensiones Transitorias
- Transient Surge (Picos de Sobretensiones)
Imagina una tormenta eléctrica. Un rayo cae cerca y genera un pico de voltaje muy breve pero intenso que viaja a través de la red eléctrica. Estos picos, que duran desde nanosegundos hasta milisegundos, son como «golpes rápidos» de energía que pueden dañar tus electrodomésticos y dispositivos electrónicos si no están protegidos adecuadamente. Es una sacudida instantánea que puede freír los circuitos sensibles de tus equipos. Este tipo de sobretensión es precisamente la perturbación para la cual están diseñados los supresores de picos.
- Temporary Overvoltage (TOV, Sobretensión Temporal)
Las sobretensiones temporales son como esas veces en las que un vecino enciende una máquina grande o hay un fallo momentáneo en la red eléctrica. Duran un poco más, desde milisegundos hasta unos pocos segundos. Es como si la electricidad se emocionara y subiera de nivel por un rato corto. Estas pueden ser causadas por fallos de tierra o cuando una gran carga eléctrica se desconecta de repente, lo que puede enviar un aumento de voltaje a través de tu sistema eléctrico. En general, los supresores de picos sufren con estas perturbaciones, pero algunas compañías están logrando desarrollar supresores de picos (SPD) que resisten por períodos más largos.
Existen también las sobretensiones permanentes, y en estos casos, los supresores de picos (SPD) no pueden proteger los equipos de estas perturbaciones. Para estas situaciones, se utilizan dispositivos como reguladores de voltaje automáticos (AVR), transformadores de aislamiento, sistemas de alimentación ininterrumpida (UPS) y estabilizadores de voltaje, que son esenciales para asegurar una protección continua y estable frente a sobretensiones prolongadas.
Definición de Sobretensiones Transitorias
¿Qué Causa las Sobretensiones Transitorias?
Las sobretensiones transitorias son picos de voltaje breves pero intensos que pueden dañar tus dispositivos eléctricos. Aquí están las causas más comunes con ejemplos que puedes encontrar en tu vida diaria:
1. Rayos: Durante una tormenta, un rayo que cae cerca puede inducir un pico de voltaje en la red eléctrica, incluso si no impacta directamente tu casa. Imagina ver relámpagos y sentir que tus luces parpadean de repente.
2. Conmutación de Equipos: Cuando enciendes o apagas grandes electrodomésticos como el aire acondicionado o el refrigerador, esto puede generar picos de voltaje. Probablemente se pueda observar en la intensidad de las luces al encender alguno de esos aparatos.
3. Fallas en la Red Eléctrica: Problemas como cortocircuitos en la red pueden causar sobretensiones. Un ejemplo común sería un apagón repentino seguido de un regreso brusco de la energía incluso con la planta generadora, que puede hacer parpadear tus luces o reiniciar tus dispositivos electrónicos.
4. Descargas Electroestáticas: La acumulación de electricidad estática, como cuando te das un chispazo al tocar una superficie metálica después de caminar sobre una alfombra, puede inducir picos de voltaje en los circuitos eléctricos.
Estos ejemplos muestran lo fácil que es encontrarse con sobretensiones transitorias en el día a día, y por eso es esencial contar con protectores de picos para proteger tus dispositivos electrónicos.
Razones para Proteger mis Equipos
Si mi compañía eléctrica es confiable, ¿por qué debería proteger mis equipos con un supresor de picos (SPD)?
Aunque tu compañía eléctrica pueda tener una reputación excelente y mantener una infraestructura bien gestionada, evitando comúnmente errores como instalaciones defectuosas (por ejemplo, cables mal aislados o transformadores incorrectamente configurados), mantenimiento inadecuado (como la falta de inspección regular y actualización de equipos) y respuestas lentas a fallas (como la demora en la reparación de averías o en la restauración del servicio), hay varias razones por las que es importante proteger tus equipos contra sobretensiones:
- Factores Fuera del Control de la Compañía Eléctrica
Fenómenos Naturales
- Rayos: Las descargas atmosféricas pueden inducir sobretensiones en las líneas eléctricas incluso con protección adecuada en la red.
- Eventos Climáticos Extremos: Tormentas, vientos fuertes y otros eventos meteorológicos pueden causar fluctuaciones de voltaje.
Interferencias en la Red
- Conmutación de Cargas Grandes: Las maniobras en la red para conectar o desconectar grandes cargas industriales pueden generar transitorios de voltaje.
- Accidentes: Caídas de árboles, accidentes de tráfico que afecten a los postes eléctricos, y otros eventos imprevistos pueden causar sobretensiones.
Humanos
- Accidentes de Tráfico: Vehículos que colisionan con postes eléctricos.
- Errores de Construcción/Mantenimiento: Instalaciones defectuosas o mal mantenidas.
- Vandalismo: Actos intencionales de daño a la infraestructura
- Sobretensiones de Origen Interno de tu propiedad
Equipos y Electrodomésticos
- Encendido/Apagado de Equipos: El arranque o apagado de motores grandes, como los de sistemas de aire acondicionado o refrigeradores, puede generar picos de voltaje. Un ejemplo común en República Dominicana es la activación de plantas de emergencia para suplir energía durante fallas o cortes del servicio eléctrico por parte de los distribuidores. Estos cambios generan picos de sobrevoltaje que pueden afectar los equipos internos.
- Equipos Defectuosos: Un equipo eléctrico defectuoso en tu hogar puede generar sobretensiones que afecten a otros dispositivos.
Razones para Proteger Equipos
Ya tengo un breaker en mi propiedad, ¿por qué necesito un Supresor de Picos?
Aunque tu propiedad ya cuente con un interruptor automático (también llamado disyuntor, breaker o diferencial), es importante entender que los interruptores automáticos y los protectores de pico de corriente (supresores de sobretensiones) cumplen funciones diferentes y complementarias. Aquí te explico por qué necesitarías un protector de pico a pesar de tener un breaker:
Función del Breaker
- Protección contra Sobrecargas y Cortocircuitos:
- Los breakers están diseñados para proteger el sistema eléctrico de sobrecargas y cortocircuitos. Detectan cuando la corriente supera los niveles seguros (debido a un exceso de carga o un cortocircuito) y desconectan el circuito para evitar daños a la instalación y prevenir incendios.
- Actúan cortando el flujo de electricidad cuando la corriente supera un umbral específico.
Función del Protector de Pico
- Protección contra Sobretensiones Transitorias:
- Los protectores de pico están diseñados para proteger los equipos eléctricos y electrónicos de picos de voltaje transitorios (también conocidos como sobretensiones transitorias). Estos picos de voltaje son aumentos breves pero significativos en el voltaje que pueden dañar o destruir componentes electrónicos sensibles.
- Absorben o desvían el exceso de energía hacia tierra, evitando que alcance los dispositivos conectados.
Diferencias Claves entre Disyuntores (Breakers) y Supresores de Picos)
Tipos de Protección
Breaker (Interruptor Automático)
- Qué Protege: Sobrecorriente.
-
- Sobrecarga: Esto ocurre cuando hay demasiados aparatos eléctricos conectados en un mismo circuito, causando que la corriente que fluye a través del circuito exceda su capacidad. Por ejemplo, si conectas demasiados electrodomésticos en una sola toma de corriente, la corriente puede ser demasiado alta y calentar los cables, lo que podría causar un incendio si no se interrumpe.
-
- Cortocircuito: Esto ocurre cuando hay una conexión directa entre el cable caliente (vivo) y el cable neutro, permitiendo que la corriente fluya sin resistencia. Esto puede causar un aumento súbito y peligroso de la corriente. Por ejemplo, si hay un cable dañado que causa que los conductores entren en contacto directo, el breaker se disparará para prevenir daños y riesgos de incendio.
Protector de Pico (Supresor de Sobretensiones)
- Qué Protege: Picos de voltaje transitorios (sobretensiones).
-
- Sobretensión Transitoria: Esto es un aumento breve y repentino en el voltaje.
-
- Rayos.
-
- Encendido/Apagado de Equipos Grandes.
Duración del Evento
Breaker: Responde a eventos de sobrecorriente que pueden durar desde milisegundos hasta minutos, dependiendo de la naturaleza de la sobrecarga o cortocircuito.
Protector de Pico: Actúa en nanosegundos para absorber o desviar picos de voltaje que duran desde microsegundos hasta milisegundos.
Naturaleza del Problema
Breaker: Protege la integridad del sistema eléctrico en general.
Protector de Pico: Protege la integridad de los dispositivos electrónicos individuales.
Ejemplos de Situaciones Comunes
- Rayo Cercano: Un rayo puede inducir un pico de voltaje en la red eléctrica. Un breaker no reaccionará a este pico transitorio, pero un protector de pico lo desviará, protegiendo tus equipos.
- Encendido/Apagado de Equipos Grandes: El arranque o apagado de motores grandes (como aire acondicionado) puede generar picos de voltaje que pueden dañar otros dispositivos conectados. El protector de pico mitigará estos picos.
- Interferencias en la Red: Las conmutaciones de grandes cargas industriales pueden generar sobretensiones que afecten a los hogares. El protector de pico protegerá tus dispositivos de estos eventos.
Aunque un breaker y un protector de pico realizan funciones diferentes, juntos proporcionan una protección integral para tu sistema eléctrico y tus dispositivos electrónicos. El breaker garantiza la seguridad contra sobrecargas y cortocircuitos, mientras que el protector de pico protege tus equipos contra los picos de voltaje transitorios. Implementar ambos dispositivos es una estrategia efectiva para asegurar la máxima protección de tu propiedad y tus equipos.
Funcionamiento de un Supresor de Picos
¿Cómo Operan los Supresores de Picos para Proteger tus Equipos?
Un protector contra sobretensiones estándar permite que la corriente eléctrica pase desde el tomacorriente hacia los dispositivos eléctricos y electrónicos conectados. Si el voltaje del tomacorriente aumenta repentinamente, el protector contra sobretensiones desvía la electricidad extra hacia el cable de tierra del tomacorriente.
En el tipo más común de protector contra sobretensiones, un componente llamado varistor de óxido metálico (MOV) desvía el voltaje extra. Un MOV forma una conexión entre la línea de alimentación y la línea de tierra.
Este varistor (“variable resistor”) tiene una resistencia variable que depende del voltaje. Cuando el voltaje está por debajo de cierto nivel, los electrones fluyen a través del varistor de tal manera que crean una resistencia muy alta manteniendo aislado el cable de alimentación del cable de tierra. Cuando el voltaje supera ese nivel, los electrones se comportan de manera diferente, creando una resistencia mucho menor dejando pasar la tensión a través del MOV a tierra. Cuando el voltaje es correcto, un MOV no hace nada. Cuando el voltaje es demasiado alto, un MOV puede conducir mucha corriente para eliminar el voltaje extra.
Tan pronto como la corriente extra es desviada hacia el MOV y a tierra, el voltaje en la línea de alimentación vuelve a un nivel normal, por lo que la resistencia del MOV aumenta nuevamente. De esta manera, el MOV solo desvía la corriente de sobretensión, mientras permite que la corriente estándar continúe alimentando los dispositivos conectados al protector contra sobretensiones. Metafóricamente hablando, el MOV actúa como una válvula de presión que solo se abre cuando hay demasiada presión.
Dependiendo del tipo de sobretensión, es posible que el equipo protegido continúe funcionando normalmente sin verse afectado, ya que el MOV solo desvía el exceso de tensión.
Otros Supresores Pico
¿Existen otros Componentes en un Supresor de Picos?
Sí, además de los Varistores de Óxido Metálico (MOV), existen otros tipos de supresores pico que se utilizan para proteger los equipos electrónicos y eléctricos de sobretensiones. Aquí se detallan algunos de los principales tipos, junto con sus características, costos, velocidad de reacción, potencia disipada, y aplicaciones:
Diodos de Avalancha (Diodos TVS)
- Descripción: Diseñados específicamente para proteger contra picos de voltaje transitorios.
- Costo: Moderado a alto.
- Velocidad de Reacción: Muy rápida (picosegundos).
- Potencia Disipada: Baja a moderada.
Aplicaciones: Protección de líneas de datos, interfaces electrónicas sensibles y circuitos de comunicación.
Varistores de Carburo de Silicio (SiC)
- Descripción: Similar a los MOV, pero hechos de carburo de silicio.
- Costo: Alto.
- Velocidad de Reacción: Rápida.
- Potencia Disipada: Muy alta.
Aplicaciones: Aplicaciones industriales donde se requiere alta capacidad de disipación de energía y resistencia térmica.
Descargadores de Sobretensión
- Descripción: Dispositivos más grandes y robustos que combinan varios métodos de protección, incluyendo MOV, GDT y diodos TVS.
- Costo: Moderado a alto.
- Velocidad de Reacción: Rápida.
- Potencia Disipada: Alta.
- Aplicaciones: Instalaciones industriales, comerciales y residenciales para proteger equipos críticos
Protectores Basados en Tecnología de Fusibles
- Descripción: Incorporan fusibles que se queman o abren cuando se supera un cierto nivel de corriente o voltaje.
- Costo: Bajo a moderado.
- Velocidad de Reacción: Relativamente lenta.
- Potencia Disipada: Baja (actúan como una última línea de defensa).
- Aplicaciones: Utilizados en combinación con otros métodos de protección para ofrecer una capa adicional de seguridad.
Tubos de Descarga de Gas (GDT)
- Descripción: Dispositivos llenos de gas inerte que se ioniza y conduce electricidad cuando se alcanza un umbral de voltaje.
- Costo: Moderado.
- Velocidad de Reacción: Relativamente lenta (microsegundos).
- Potencia Disipada: Muy alta.
Aplicaciones: Protección de líneas telefónicas, equipos de telecomunicaciones y aplicaciones industriales de alta energía.
Supresores de Sobretensión Basados en Filtros
- Descripción: Combinan componentes inductivos y capacitivos para filtrar los transitorios de voltaje y el ruido de alta frecuencia.
- Costo: Moderado.
- Velocidad de Reacción: N/A (actúan continuamente para filtrar transitorios).
- Potencia Disipada: Baja.
- Aplicaciones: Fuentes de alimentación, dispositivos electrónicos sensibles y equipos de audio.
Resistores de Óxido de Zinc (ZNR)
- Descripción: Similar a los MOV, pero específicamente formulados para aplicaciones de alta energía.
- Costo: Moderado.
- Velocidad de Reacción: Rápida.
- Potencia Disipada: Muy alta.
- Aplicaciones: Subestaciones eléctricas y otras aplicaciones de alta energía.
Supresores de Sobretensión Integrados (ISS)
- Descripción: Dispositivos integrados en placas de circuito y componentes electrónicos.
- Costo: Variable.
- Velocidad de Reacción: Muy rápida.
- Potencia Disipada: Baja a moderada.
Aplicaciones: Dispositivos electrónicos de consumo, computadoras y equipos de telecomunicaciones.
Clasificación de SPDs
¿Qué son Tipos de Dispositivos de Protección contra Sobretensiones (SPDs)?
Los dispositivos de protección contra sobretensiones (SPD) o supresores de picos se clasifican en tres tipos principales según su ubicación y función en el sistema eléctrico: Tipo 1, Tipo 2 y Tipo 3. Cada tipo está diseñado para proteger contra diferentes niveles y tipos de sobretensiones, proporcionando una defensa integral cuando se utilizan en conjunto.
SPD de Tipo 1
Ubicación:
Instalado en el punto de entrada del suministro eléctrico, antes del medidor de electricidad o en el lado de entrada del panel principal.
Función:
Proporciona protección contra sobretensiones de alta energía provenientes del exterior de la instalación, como las causadas por rayos y fallos en el sistema de distribución de la red eléctrica.
Aplicaciones:
Principalmente en entornos industriales y comerciales, pero también en algunas aplicaciones residenciales con alto riesgo de descargas atmosféricas.
Características:
Alta capacidad de absorción de energía.
Diseñado para soportar y desviar grandes picos de voltaje antes de que ingresen al sistema de distribución interna.
SPD de Tipo 2
Ubicación:
Instalado en el panel de distribución principal, después del disyuntor principal.
Función:
Protege contra sobretensiones transitorias generadas tanto dentro de la instalación (como las causadas por la conmutación de cargas) como por algunas externas que pasaron el primer nivel de protección.
Aplicaciones:
Residencial, comercial e industrial.
Características:
Capacidad moderada de absorción de energía.
Protege los circuitos y equipos conectados al panel principal, proporcionando una segunda línea de defensa.
SPD de Tipo 3
Ubicación:
Instalado en los puntos de uso, cerca de los equipos que necesitan protección, como regletas de enchufes, tomacorrientes o directamente en los dispositivos electrónicos.
Función:
Proporciona protección final contra las sobretensiones residuales que no fueron completamente eliminadas por los SPDs de Tipo 1 y Tipo 2.
Aplicaciones:
Uso doméstico y en pequeñas oficinas.
Características:
Baja capacidad de absorción de energía en comparación con los SPDs de Tipo 1 y Tipo 2.
Diseñado para proteger dispositivos electrónicos sensibles y costosos, como computadoras, televisores, equipos de telecomunicaciones y electrodomésticos.
Supresores Pico en la Actualidad
¿Por qué necesito Supresores de Picos ahora si nunca los he usado antes?
La necesidad de supresores de picos puede ser más evidente ahora por varias razones relacionadas con la evolución tecnológica, la infraestructura eléctrica y las condiciones ambientales. Aquí se detallan algunas razones clave por las que podría necesitar supresores de picos actualmente, incluso si no los necesitaba antes:
- Aumento de la Sensibilidad de los Dispositivos Electrónicos
- Dispositivos Modernos: Los equipos electrónicos modernos, como computadoras, televisores, electrodomésticos inteligentes y dispositivos de comunicación, son más sensibles a las fluctuaciones de voltaje que los equipos antiguos.
- Componentes Más Delicados: Los dispositivos actuales utilizan componentes electrónicos más pequeños y delicados, que son más susceptibles a daños por picos de voltaje.
- Mayor Dependencia de la Tecnología
- Uso Extensivo de Electrónica: Hoy en día, dependemos mucho más de la tecnología en nuestras vidas diarias, tanto en el hogar como en el trabajo.
- Equipos Críticos: Muchos hogares y empresas utilizan equipos críticos como sistemas de seguridad, servidores, y dispositivos médicos que requieren una protección constante contra sobretensiones.
- Aumento en la Frecuencia e Intensidad de Sobretensiones
- Condiciones Meteorológicas: El cambio climático ha aumentado la frecuencia y severidad de tormentas eléctricas, que pueden causar picos de voltaje.
- Interferencias en la Red Eléctrica: La infraestructura eléctrica puede estar más cargada debido a un mayor consumo de energía, aumentando las probabilidades de fluctuaciones y sobretensiones.
- Mayor Complejidad de la Infraestructura Eléctrica
- Más Conexiones y Dispositivos: Con más dispositivos conectados a la red eléctrica, las fluctuaciones de voltaje y los picos pueden ser más comunes.
- Interconexiones: Los sistemas eléctricos modernos son más interconectados, lo que significa que un problema en un área puede afectar a muchas otras áreas.
La evolución tecnológica, el aumento de la sensibilidad de los dispositivos electrónicos modernos, la mayor dependencia de la tecnología, el incremento de las condiciones meteorológicas extremas y las interferencias en la red eléctrica, junto con la mayor accesibilidad de los supresores de picos, hacen que hoy en día sea más importante y práctico utilizar estos dispositivos. Invertir en supresores de picos es una medida preventiva que protege tus equipos, asegura su longevidad y evita costos elevados por daños y reemplazos.
Consideraciones de Calidad
¿Cómo puedo identificar un supresor de picos de buena calidad?
Comprar un protector contra sobretensiones puede ser complicado porque hay muchos productos casi inútiles en el mercado. Investigar un modelo en particular es la mejor manera de asegurar buenos resultados, pero puedes tener una buena idea del nivel de rendimiento de un producto buscando algunas señales de calidad.
Primero, mira el precio. En general, no esperes mucho de cualquier protector contra sobretensiones que cueste menos de $10. Estas unidades suelen usar MOVs simples y económicos con capacidades limitadas, y no protegerán tu sistema de sobretensiones o picos mayores.
Por supuesto, los precios altos no siempre garantizan calidad. Para saber de qué es capaz la unidad, necesitas revisar sus calificaciones de Underwriters Laboratories (UL). UL es una empresa independiente sin fines de lucro que prueba productos eléctricos y electrónicos para garantizar su seguridad. Si un protector no tiene una certificación UL, probablemente no sirva; hay una buena probabilidad de que no tenga componentes de protección en absoluto. Si usa MOVs, pueden ser de calidad inferior. Los MOVs más baratos pueden sobrecalentarse fácilmente y provocar que el protector contra sobretensiones se incendie.
También ocurre que muchos productos con la certificación UL también son de calidad inferior, por supuesto, pero al menos tienes la garantía de que tienen algunas capacidades de protección contra sobretensiones y cumplen con un estándar mínimo de seguridad. Asegúrate de que el producto esté listado como un supresor de sobretensiones transitorias. Esto significa que cumple con los criterios de UL 1449, el estándar mínimo de rendimiento de UL para supresores de sobretensiones. Hay muchas regletas de alimentación con otras certificaciones UL que no tienen componentes de protección contra sobretensiones. Están certificadas solo por su rendimiento como cables de extensión.
Es importante entender que ningún protector contra sobretensiones es 100% efectivo, e incluso el equipo de gama alta puede tener algunos problemas serios. Los expertos en electrónica están algo divididos sobre la mejor manera de lidiar con las sobretensiones, y diferentes fabricantes afirman que otras tecnologías son inherentemente defectuosas.
Consideraciones de Calidad
¿Qué mide la certificación UL1449 ?
- Voltaje de Sujeción (Clamping Voltage): El voltaje máximo que el supresor permite pasar durante una sobretensión. Importancia: Un voltaje de sujeción más bajo ofrece mejor protección.
- Capacidad de Absorción de Energía: La cantidad de energía que el supresor puede absorber antes de fallar (medida en julios). Importancia: Mayor capacidad significa mejor manejo de grandes picos de voltaje.
- Corriente de Pulso Nominal: La corriente máxima que puede manejar sin daños durante una sobretensión. Importancia: Asegura protección contra eventos de alta energía.
- Tiempo de Respuesta: La rapidez con la que el supresor responde a un pico de voltaje. Importancia: Un tiempo de respuesta rápido protege mejor los equipos sensibles.
- Pruebas de Durabilidad: La capacidad del supresor para soportar múltiples eventos de sobretensión sin degradarse. Importancia: Garantiza la longevidad del dispositivo.
- Pruebas de Falla Segura: La seguridad del supresor en caso de falla. Importancia: Previene riesgos de incendio o choque eléctrico.
- Capacidad de Desvío de Corriente: La capacidad del dispositivo para desviar el exceso de corriente a tierra. Importancia: Protege los equipos conectados.
Aunque la UL1449 es considerada la más importante debido a su reputación y credibilidad existen otras certificaciones y estándares específicos para supresores de picos incluyen IEEE C62.41, IEC 61643, CSA, EN 61643, ANSI/UL 1449 y RoHS. Estas certificaciones también aseguran que los dispositivos cumplan con los requisitos de seguridad y rendimiento, proporcionando una protección efectiva contra sobretensiones.
Puedes visitar la base de datos de UL acá :UL iQ™ for Surge Protective Devices
¿Qué son las Ediciones de la UL1449?
La norma UL 1449, que regula los dispositivos de protección contra sobretensiones (SPD), ha evolucionado significativamente desde su primera edición en 1987.
1ª Edición (1987)
Se centró en establecer la seguridad básica para los supresores de picos de voltaje (TVSS), con pruebas limitadas a ciertas formas de onda.
2ª Edición (1996 y 2007)
Introdujo mejoras en la seguridad y nuevas pruebas de sobretensión, evaluando cómo los dispositivos manejaban fallos. La actualización de 2007 agregó pruebas más rigurosas y cambios en el etiquetado.
3ª Edición (2009)
Renombró los dispositivos como SPD y amplió la norma para cubrir diferentes tipos de dispositivos, consolidando su estatus como un estándar nacional (ANSI/UL 1449).
4ª Edición (2017)
Añadió requisitos específicos para componentes internos y extendió su alcance a sistemas fotovoltaicos y de corriente continua.
5ª Edición (2021)
Enfocada en clarificar los procedimientos de prueba y mejorar el diseño interno para mayor seguridad y robustez.
En resumen, cada edición ha aumentado la seguridad y efectividad de los supresores de picos (SPD), adaptándose a las crecientes demandas tecnológicas y necesidades de protección eléctrica. Optar por supresores de picos que cumplen con la 5ª edición de UL 1449 te asegura que estás adquiriendo lo último en protección contra sobretensiones, con las máximas garantías de seguridad y rendimiento. Esto es especialmente importante en un entorno donde la protección de equipos electrónicos sensibles es crucial.
Consideraciones de Calidad
¿Por qué es importante que un dispositivo Supresor de Picos tenga la UL96A ?
La certificación UL 96A es importante para un SPD (Dispositivo de Protección contra Sobretensiones) porque asegura que el dispositivo cumple con los rigurosos estándares de seguridad y rendimiento establecidos para sistemas de protección contra rayos. Esta certificación garantiza que el supresores de picos ha sido diseñado y probado para integrarse eficazmente en sistemas de protección contra rayos, proporcionando una protección adicional contra sobretensiones inducidas por rayos. Cumplir con UL 96A ofrece confianza en la fiabilidad y seguridad del SPD en entornos donde la protección contra rayos es crucial.
Esta certificación se centra en asegurar que los sistemas de protección contra rayos, incluyendo los SPDs, están adecuadamente diseñados, instalados y mantenidos para proteger las estructuras y sus contenidos. Un SPD certificado por UL 96A ha sido evaluado para funcionar de manera efectiva bajo las condiciones extremas asociadas con las descargas de rayos, lo que minimiza el riesgo de fallos catastróficos y maximiza la seguridad y protección de los equipos eléctricos y electrónicos.
Robustez de los Supresores de Picos
¿Qué son los 10 modos de protección de un supresor de picos?
En los sistemas eléctricos trifásicos, los picos de voltaje pueden originarse en cualquiera de los cables de la instalación. Para proporcionar una protección completa, un supresor de picos debe cubrir todas las posibles rutas por las cuales una sobretensión podría dañar los equipos conectados. Aquí se explican los 10 modos de protección en un sistema trifásico:
Modos de Protección en un Sistema Trifásico
- Protección Fase-Fase (L1-L2, L1-L3, L2-L3)
- Descripción: Protege entre cada par de fases.
- Importancia: Esta protección es crucial en sistemas trifásicos para proteger equipos que funcionan con diferentes combinaciones de fases. Las sobretensiones pueden ocurrir debido a desequilibrios o fallas en una de las fases.
- Modos: L1-L2, L1-L3, L2-L3
- Protección Fase-Tierra (L1-Tierra, L2-Tierra, L3-Tierra)
- Descripción: Protege entre cada fase y el conductor de tierra.
- Importancia: Las sobretensiones fase-tierra pueden ser particularmente peligrosas, ya que pueden causar daños significativos a los equipos y riesgos de choque eléctrico.
- Modos: L1-Tierra, L2-Tierra, L3-Tierra
- Protección Fase-Neutro (L1-Neutro, L2-Neutro, L3-Neutro)
- Descripción: Protege entre cada fase y el conductor neutro.
- Importancia: Este tipo de protección es fundamental para asegurar que las sobretensiones no dañen los equipos conectados a una sola fase.
- Modos: L1-Neutro, L2-Neutro, L3-Neutro
- Protección Neutro-Tierra (Neutro-Tierra)
- Descripción: Protege entre el conductor neutro y el conductor de tierra.
- Importancia: Este modo de protección asegura que el sistema de tierra y el neutro permanezcan en equilibrio y que las sobretensiones no afecten negativamente la integridad del sistema eléctrico.
- Modo: Neutro-Tierra
Importancia de Cada Modo de Protección
- Protección Integral: Al cubrir todos los modos posibles, aseguras que cualquier ruta potencial de una sobretensión sea interceptada, minimizando el riesgo de daños.
- Seguridad Eléctrica: Protege no solo los equipos conectados, sino también la integridad del sistema eléctrico y la seguridad de los usuarios.
- Longevidad del Equipo: Reducir la exposición a sobretensiones extiende la vida útil de los equipos eléctricos y electrónicos.
Robustez del Sistema de Protección
¿Qué es un sistema integral de protección en cascada?
La protección integral en cascada es una estrategia de defensa en profundidad que se utiliza en sistemas eléctricos para proporcionar múltiples niveles de protección contra sobretensiones y otros eventos transitorios. Esta estrategia implica la instalación de dispositivos de protección contra sobretensiones (SPD) en varios puntos críticos de la red eléctrica, desde el punto de entrada del suministro hasta los puntos de uso finales. Aquí se explica en detalle qué es y cómo se implementa:
Concepto de Protección en Cascada
- Múltiples Niveles de Protección:
- La idea es que cada nivel de protección actúe como una barrera que absorbe o desvía una parte de la energía de la sobretensión, reduciendo su impacto en los niveles siguientes.
- Esto mejora la eficacia global del sistema de protección y asegura que las sobretensiones residuales sean manejadas adecuadamente.
- Distribución de la Carga de Protección:
- Cada SPD en la cadena comparte la responsabilidad de proteger el sistema eléctrico, distribuyendo la carga y evitando que un solo dispositivo sea sobrecargado.
- Esto aumenta la vida útil de los SPDs y mejora la confiabilidad del sistema de protección.
Niveles de Protección en Cascada
- Protección en el Punto de Entrada (Nivel 1)
- Ubicación: En el punto de entrada del suministro eléctrico, justo después del medidor de electricidad.
- Tipo de SPD: SPD de Tipo 1.
- Función: Protege contra sobretensiones de alta energía, como las causadas por rayos y fallas en la red de distribución externa.
- Protección en el Panel Principal (Nivel 2)
- Ubicación: Dentro del panel de distribución principal.
- Tipo de SPD: SPD de Tipo 2.
- Función: Maneja sobretensiones transitorias que logran pasar el primer nivel de protección. Protege los circuitos y equipos conectados al panel principal.
- Protección en Subpaneles (Nivel 3)
- Ubicación: En subpaneles secundarios que alimentan áreas específicas o equipos críticos.
- Tipo de SPD: SPD de Tipo 2 o Tipo 3, dependiendo de la criticidad del equipo.
- Función: Proporciona protección adicional para áreas o equipos específicos que requieren un nivel extra de protección.
- Protección en el Punto de Uso (Nivel 4)
- Ubicación: Directamente en los equipos finales, como computadoras, sistemas de telecomunicaciones, equipos industriales, etc.
- Tipo de SPD: SPD de Tipo 3.
Función: Protege los dispositivos finales contra las sobretensiones residuales que podrían haber pasado los niveles anteriores. Ofrece la última línea de defensa.
Beneficios de la Protección en Cascada
- Protección Mejorada:
- Cada nivel de protección reduce la magnitud de las sobretensiones, proporcionando una defensa en profundidad que mejora la seguridad y la integridad del sistema eléctrico.
- Reducción de Fallos del SPD:
- Al distribuir la carga de protección entre varios dispositivos, se reduce el riesgo de fallo de un solo SPD debido a una sobretensión excesiva.
- Mayor Vida Útil de los Equipos:
- La protección en cascada asegura que las sobretensiones sean manejadas eficazmente, extendiendo la vida útil de los equipos eléctricos y electrónicos conectados.
- Flexibilidad y Escalabilidad:
- El sistema puede ser fácilmente ajustado y escalado según las necesidades específicas de protección de la instalación, proporcionando una solución adaptable y personalizada.
Conclusión
En conclusión, los supresores de picos no solo son cruciales para la protección de equipos en el hogar, sino también en la industria y las empresas, donde la continuidad operativa es vital. Los picos de voltaje pueden causar interrupciones costosas y daños a maquinaria crítica, afectando la productividad y generando pérdidas significativas. Implementar sistemas de protección como los supresores de picos es una inversión estratégica para asegurar la integridad de los equipos, minimizar el tiempo de inactividad y proteger tanto la infraestructura eléctrica como los dispositivos electrónicos más sensibles.

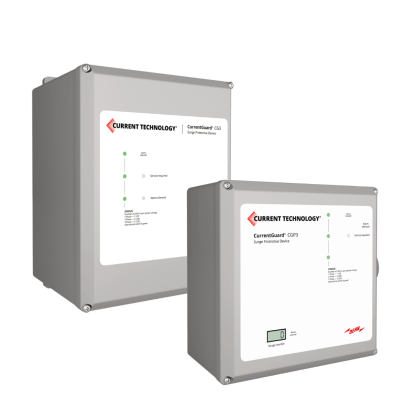

Descubra Más sobre Nuestros Sistemas de Protección
Proteja sus equipos eléctricos y electrónicos con nuestros avanzados sistemas de protección de energía. Explore nuestras soluciones diseñadas para ofrecer la máxima seguridad y eficiencia en cualquier entorno.
